1. 产品组成

   盐箱、电解槽、冷却系统、智能电解电源、控制系统、安全防护系统

1. 反应原理

                  2Nacl+3H₂O →CLO2+2NaOH+2H₂

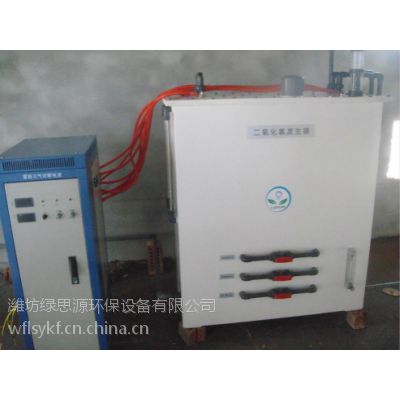

LSY系列二氧化氯协同消毒剂发生器（电解法），采用隔膜法工艺，在发生器内加入含氯的钠盐溶液，通过电解产生CLO₂、O₃、H₂O₂、CL₂等多种纯净混合气体的消毒设备。具有***的协同广谱杀菌能力，可快速、有效地杀灭枯草芽胞杆菌、绿脓杆菌、沙氏门菌、军团菌和大肠杆菌等；对伤寒、乙肝、霍乱等病毒有良好的杀灭效果。并且不生成氯代有机物（致癌、致畸、致突物质）。该设备原料氯化钠采购方便，是世界公认饮用水消毒领域中理想的替代产品。其工作原理在电解槽的阳极内加入含氯的钠盐溶液，阴极室内加入清水，接通电源即可电解。同时在阳极室产生多种纯净的消毒气体，再通过水射器吸入混合，成为一定浓度的消毒液，投加到待处理水中。

3.产品优势：

3.1我公司***的钛极采用钌，铱，铑，铂等五元稀贵金属涂层精制而成，性能稳定，电解效***，免清洗，耐腐蚀。

3.2我公司***的新型耐腐蚀不对称电解膜。该膜在使用过程中，不用清洗和维护，寿命长（超过三年）﹑性能稳定﹑电阻低﹑能自动平衡阴﹑阳极箱酸碱度，使产气效率达到，降低电耗﹑盐耗，运行成本降低。

3.3我公司***的泵循环系统（日本IWAKI公司产品—***），保持电解溶液组份始终处于动态平衡状态，***设备运行稳定，确保设备的使用效果。

3.4我公司***的换热系统及设备过温保护系统，确保换热效果保持。避免了设备在电解过程中，因产热而使设备内温度超过80℃，造成电解膜变性，孔径变大通透性增加，同时，避免了造成设备所用UPVC材料强度下降使设备变形的问题。

3.5我公司***的LSY系列二氧化氯混合高效消毒器的专用阴极、阳极及中性极板，电化学效***，使用寿命长

3.6我公司***的高频电解电源使得LSY系列二氧化氯混合高效消毒器工作更稳定，而且实现了该设备的全自动化操作；并可远程计算机操作或与在线流量计和余氯仪实现自动闭循环控制

3.7发生器全部由UPVC钛复合材料等耐腐蚀制成，设备而腐蚀，使用寿命长

3.8二氧化氯消毒剂现场制备，负压投加，发生器运行***

3.9可根据用户需要，通过接收流量计，余氯传感器的4-20MA信号实现闭环自动控制或远程计算机控制

3.10生产1克有效氯消耗盐1.6g,耗电5.00w，折合人民币0.03元

4.产品性能特点

二氧化氯在饮用水消毒时对各种菌类的杀灭***，其杀灭速度也最快（同国内常用的消毒剂相比）；

二氧化氯在饮用水消毒时对三卤甲烷（THMSs）可得到控制；

二氧化氯能***氧化溶解于水中的铁、猛，并可***去除水中的色、嗅、味；

二氧化氯不与氨氮反应，不受PH值影响；

二氧化氯对藻类的控制有奇特的功效（国际水处理中广泛应用）；

二氧化氯发生器现制备、现使用，无泄漏事故发生，运行***；

二氧化氯发生器设备精巧、安装简单、操作方便。

5.应用领域

1.生活饮用水消毒   2.游泳池水消毒   3.医院污水消毒

4.中水回用消毒     5.冷却循环水灭菌、除藻

       三．电解法二氧化氯执行标准和规范

1. 设备产品设计、制造应遵照的规范和标准

JB2932               水处理设备制造技术条件

GB/T1002.1-1996      给水用硬聚氯乙烯（PVC-U）管材

GB/T4219—1996       化工用硬聚氯乙烯（PVC-U）管材

GB/T4454—1996       硬聚氯乙烯层压板材

GB/T17218-1998       生活饮用水输配水设备及防护材料卫生安全评价标准

GB5749               生活饮用水卫生标准

HJ/T272-2006         化学法二氧化氯消毒剂发生器

GB2682               电工成套装置中的指示灯和按钮的颜色

Q/0112OR001-2005     绿思源生产企业二氧化氯消毒剂发生器标准

ZDJ98003-87          水处理设备﹑油漆﹑包装技术

GB178—85            工业企业噪声控制设计规范

GB11984-89           二氧化氯安全规程

2.工艺部分技术

    我方所提供的工艺、设备、材料应是同类产品中性能、质量的，所供设备能完全能满足用户提出的一下要求：有良好的运行记录。系统有、可靠的监测、报警仪表，以监督、判断系统设备的运行状况。系统有可靠的安全保护措施。冷却水用量很少。

    设备及系统内与盐水、二氧化氯溶液、酸液接触的管道、管件选用PVC塑料材质，阀门选用PVC塑料阀门。系统内仪器、仪表、机泵均按防腐蚀介质（盐水、二氧化氯溶液和酸液）进行选型供货。各管道、阀门、管件等的压力等级应与相应系统的压力等级相匹配。

杀菌除藻系统设备按经过鉴定程序批准的图纸和技术文件制造。必须设置外壳接地螺栓，外壳部分及电源部分金属结构件与接地螺栓间有可靠的电气联接，联接电阻实值<0.1<>W，接地螺栓有明显的接地标志。<0.1<><0.1<><0.1<>

生产的二氧化氯溶液理化性能求：清澈透明，无可见杂质。

风机的风量和风压满足在二氧化氯发生装置额定出力条件下运行时将氢气浓度稀释到1%以下。

杀菌除藻系统设备出厂前均按相关标准要求进行防护处理。油漆防护处理的设备其面漆的颜色由招标方及设计院进行确认。

 3.配置要求

二氧化氯制备系统药品

二氧化氯采用化学法制取，所采用的药品可为：GB/T54622003精制酸

 4.电源

电源电压：三相四线制(380/220V)

电源频率：50Hz

5.运行环境

设备布置：二氧化氯制备及投加装置、电源等室内布置；

环境温度：室内5～35℃，室外-36.5～40℃

年平均湿度：65%

厂址区地震基本烈度：VI
